PE (HDPE) adaptör flanşı

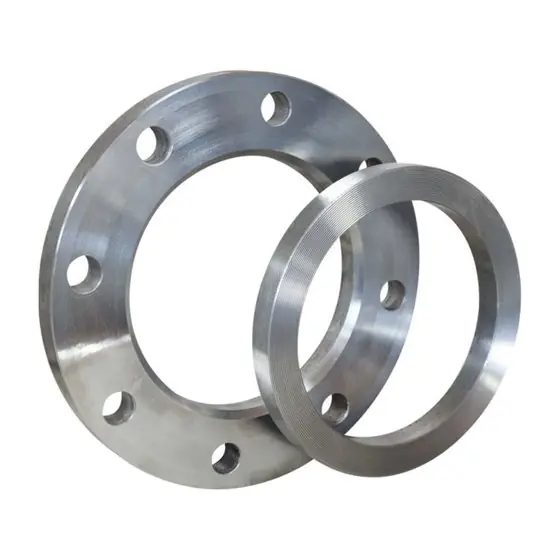

PE adaptör flanşı, polietilen (HDPE PE100) boruların ucundaki PE bilezik (flanş adaptörü) üzerine geçen çelik döner flanştır. PE hatları vana, pompa ve çelik borulara bağlamak için PN 6, PN 10, PN 16 ve 150 LB ölçülerinde üretiyoruz.
Teknik özet
- Kullanım
- HDPE PE100 boru bağlantıları
- Basınç sınıfı
- PN 6 – PN 10 – PN 16 · 150 LB
- Ölçü aralığı
- DN 15 – DN 1600 (PE boru dış çapı 20 – 1600 mm)
- Yüzey
- FF (düz yüzey)
- Malzeme
- Karbon çeliği (S235JR) veya paslanmaz
- Kaplama
- Galvaniz, boyalı veya siyah
Nerelerde kullanılır?
- İçme suyu ve şehir şebekeleri
- Atık su, arıtma ve sulama hatları
- PE borunun vana, pompa ve çelik boruya bağlandığı noktalar
Seçim ve sipariş notları
- Flanş ölçüsü PE borunun dış çapına göre seçilir; ör. Ø110 PE boru için DN 100 flanş.
- Flanşın iç çapı PE bileziğin omuz çapına uygun işlenir; bilezik tipini belirtin.
- Toprak altı ve nemli ortamlarda galvaniz kaplama önerilir.
Ölçü tabloları (teknik katalog)
PN 6 – 10 – 16 FF PE Flanş (HDPE PE100 adaptör flanşı) ölçü tablosu
HDPE PE100 borular için FF (düz yüzeyli) PE adaptör flanşlarının DN 15 – DN 1600 arası ölçüleri. Nominal boru çapı PE borunun dış çapıdır; PN 6, PN 10 ve PN 16 basınç sınıfları için D, b, k, delik çapı (d2), delik sayısı (n) ve ağırlık (kg) verilmiştir.
| Ebat | Nominal boru çapı (PE) | d1 | PN 6 D | PN 6 b | PN 6 k | PN 6 d2 | PN 6 n | PN 6 kg | PN 10 D | PN 10 b | PN 10 k | PN 10 d2 | PN 10 n | PN 10 kg | PN 16 D | PN 16 b | PN 16 k | PN 16 d2 | PN 16 n | PN 16 kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN15 | 20 | 28 | 80 | 12 | 55 | 11 | 4 | 0,38 | 95 | 14 | 65 | 14 | 4 | 0,64 | 95 | 14 | 65 | 14 | 4 | 0,64 |
| DN20 | 25 | 34 | 90 | 14 | 65 | 11 | 4 | 0,56 | 105 | 16 | 75 | 14 | 4 | 0,90 | 105 | 16 | 75 | 14 | 4 | 0,90 |
| DN25 | 32 | 42 | 100 | 14 | 75 | 11 | 4 | 0,67 | 115 | 16 | 85 | 14 | 4 | 1,05 | 115 | 16 | 85 | 14 | 4 | 1,05 |
| DN32 | 40 | 51 | 120 | 14 | 90 | 14 | 4 | 0,95 | 140 | 16 | 100 | 18 | 4 | 1,55 | 140 | 16 | 100 | 18 | 4 | 1,55 |
| DN40 | 50 | 62 | 130 | 14 | 110 | 14 | 4 | 1,06 | 150 | 16 | 110 | 18 | 4 | 1,71 | 150 | 16 | 110 | 18 | 4 | 1,71 |
| DN50 | 63 | 78 | 140 | 14 | 110 | 14 | 4 | 1,10 | 165 | 18 | 125 | 18 | 4 | 2,20 | 165 | 18 | 125 | 18 | 4 | 2,20 |
| DN65 | 75 | 92 | 160 | 14 | 130 | 14 | 4 | 1,41 | 185 | 18 | 145 | 18 | 4 | 2,72 | 185 | 18 | 145 | 18 | 4 | 2,72 |
| DN80 | 90 | 108 | 190 | 16 | 150 | 18 | 4 | 2,28 | 200 | 20 | 160 | 18 | 8 | 3,18 | 200 | 20 | 160 | 18 | 8 | 3,18 |
| DN100 | 110 | 128 | 210 | 16 | 170 | 18 | 4 | 2,61 | 220 | 20 | 180 | 18 | 8 | 3,63 | 220 | 20 | 180 | 18 | 8 | 3,63 |
| DN100 | 125 | 135 | 210 | 16 | 170 | 18 | 4 | 2,43 | 220 | 20 | 180 | 18 | 8 | 3,40 | 220 | 20 | 180 | 18 | 8 | 3,40 |
| DN125 | 140 | 158 | 240 | 18 | 200 | 18 | 8 | 3,34 | 250 | 22 | 210 | 18 | 8 | 4,74 | 250 | 22 | 210 | 18 | 8 | 4,74 |
| DN150 | 160 | 178 | 265 | 18 | 225 | 18 | 8 | 3,99 | 285 | 22 | 240 | 22 | 8 | 6,20 | 285 | 22 | 240 | 22 | 8 | 6,20 |
| DN150 | 180 | 188 | 265 | 18 | 225 | 18 | 8 | 3,59 | 285 | 22 | 240 | 22 | 8 | 5,70 | 285 | 22 | 240 | 22 | 8 | 5,70 |
| DN200 | 200 | 235 | 320 | 20 | 280 | 18 | 8 | 5,50 | 340 | 24 | 295 | 22 | 8 | 8,37 | 340 | 24 | 295 | 22 | 12 | 8,08 |
| DN200 | 225 | 238 | 320 | 20 | 280 | 18 | 8 | 5,33 | 340 | 24 | 295 | 22 | 8 | 8,16 | 340 | 24 | 295 | 22 | 12 | 7,87 |
| DN250 | 250 | 288 | 375 | 22 | 335 | 18 | 12 | 7,30 | 395 | 26 | 350 | 22 | 12 | 10,8 | 405 | 26 | 355 | 26 | 12 | 11,7 |
| DN250 | 280 | 294 | 375 | 22 | 335 | 18 | 12 | 6,83 | 395 | 26 | 350 | 22 | 12 | 10,2 | 405 | 26 | 355 | 26 | 12 | 11,1 |
| DN300 | 315 | 338 | 440 | 22 | 395 | 22 | 12 | 10,0 | 445 | 26 | 400 | 22 | 12 | 12,5 | 460 | 28 | 410 | 26 | 12 | 15,4 |
| DN350 | 355 | 376 | 490 | 22 | 445 | 22 | 12 | 12,6 | 505 | 26 | 460 | 22 | 16 | 17,0 | 520 | 30 | 470 | 26 | 16 | 21,9 |
| DN400 | 400 | 430 | 540 | 22 | 495 | 22 | 16 | 13,4 | 565 | 26 | 515 | 26 | 16 | 19,8 | 580 | 32 | 525 | 30 | 16 | 27,1 |
| DN450 | 450 | 470 | 595 | 24 | 550 | 22 | 16 | 18,6 | 615 | 28 | 565 | 26 | 20 | 24,8 | 640 | 34 | 585 | 30 | 20 | 35,8 |
| DN500 | 500 | 533 | 645 | 24 | 600 | 22 | 20 | 18,1 | 670 | 28 | 620 | 26 | 20 | 26,1 | 715 | 34 | 650 | 33 | 20 | 43,1 |
| DN600 | 560 | 618 | 755 | 24 | 705 | 26 | 20 | 25,9 | 780 | 28 | 725 | 30 | 20 | 36,0 | 840 | 36 | 770 | 36 | 20 | 66,1 |
| DN600 | 630 | 645 | 755 | 24 | 705 | 26 | 20 | 20,8 | 780 | 28 | 725 | 30 | 20 | 30,1 | 840 | 36 | 770 | 36 | 20 | 58,6 |
| DN700 | 710 | 740 | 860 | 24 | 810 | 26 | 24 | 26,0 | 895 | 30 | 840 | 30 | 24 | 42,9 | 910 | 36 | 840 | 36 | 24 | 55,4 |
| DN800 | 800 | 843 | 975 | 24 | 920 | 30 | 24 | 32,3 | 1015 | 32 | 950 | 33 | 24 | 57,9 | 1025 | 38 | 950 | 39 | 24 | 71,2 |
| DN900 | 900 | 947 | 1075 | 26 | 1020 | 30 | 24 | 38,1 | 1115 | 34 | 1050 | 33 | 28 | 66,3 | 1125 | 40 | 1050 | 39 | 28 | 80,5 |
| DN1000 | 1000 | 1050 | 1175 | 28 | 1120 | 30 | 28 | 44,0 | 1230 | 34 | 1160 | 36 | 28 | 78,5 | 1255 | 42 | 1170 | 42 | 28 | 110,0 |
| DN1200 | 1200 | 1250 | 1405 | 28 | 1340 | 33 | 32 | 62,0 | 1455 | 38 | 1380 | 39 | 32 | 117,0 | 1485 | 48 | 1390 | 48 | 32 | 174,0 |
| DN1400 | 1400 | 1460 | 1630 | 32 | 1560 | 36 | 36 | 103,0 | 1675 | 42 | 1590 | 42 | 36 | 174,0 | 1685 | 52 | 1590 | 48 | 36 | 226,0 |
| DN1600 | 1600 | 1650 | 1830 | 32 | 1760 | 36 | 40 | 110,0 | 1915 | 46 | 1820 | 48 | 40 | 249,0 | 1930 | 58 | 1820 | 56 | 40 | 334,0 |
Tüm ölçüler mm'dir.
150 LB FF PE Flanş (HDPE PE100 adaptör flanşı) ölçü tablosu (ASME B16.5)
HDPE PE100 borular için ANSI 150 LB delikli FF PE adaptör flanşlarının 1/2" – 24" arası ölçüleri. Nominal boru çapı PE borunun dış çapıdır (mm).
| Ebat (inç) | Nom. PE boru çapı | D | d1 | b | k | d2 | Delik sayısı (n) | Ağırlık (kg/ad) |
|---|---|---|---|---|---|---|---|---|
| 1/2" | 20 | 90 | 28 | 11,20 | 60,30 | 15,80 | 4 | 0,44 |
| 3/4" | 25 | 98 | 34 | 12,80 | 69,80 | 15,80 | 4 | 0,59 |
| 1" | 32 | 108 | 42 | 14,20 | 79,40 | 15,80 | 4 | 0,78 |
| 1¼" | 40 | 117 | 51 | 15,70 | 88,90 | 15,80 | 4 | 0,98 |
| 1½" | 50 | 127 | 62 | 17,50 | 98,40 | 15,80 | 4 | 1,22 |
| 2" | 63 | 152 | 78 | 19,00 | 120,60 | 19,05 | 4 | 1,83 |
| 2½" | 75 | 178 | 92 | 22,30 | 139,70 | 19,05 | 4 | 3,00 |
| 3" | 90 | 191 | 108 | 23,90 | 152,40 | 19,05 | 4 | 3,45 |
| 4" | 110 | 229 | 128 | 23,90 | 190,50 | 19,05 | 8 | 4,89 |
| 5" | 125 | 254 | 135 | 23,90 | 215,90 | 22,20 | 8 | 6,24 |
| 5" | 140 | 254 | 158 | 23,90 | 215,90 | 22,20 | 8 | 5,25 |
| 6" | 160 | 279 | 178 | 25,40 | 241,30 | 22,20 | 8 | 6,62 |
| 6" | 180 | 279 | 188 | 25,40 | 241,30 | 22,20 | 8 | 6,04 |
| 8" | 200 | 343 | 235 | 28,40 | 298,40 | 22,20 | 8 | 10,2 |
| 8" | 225 | 343 | 238 | 28,40 | 298,40 | 22,20 | 8 | 10,0 |
| 10" | 250 | 406 | 288 | 30,20 | 362,00 | 25,40 | 12 | 13,8 |
| 10" | 280 | 406 | 294 | 30,20 | 362,00 | 25,40 | 12 | 13,2 |
| 12" | 315 | 483 | 338 | 31,80 | 431,80 | 25,40 | 12 | 21,8 |
| 14" | 355 | 533 | 376 | 35,00 | 476,20 | 28,50 | 12 | 28,7 |
| 16" | 400 | 597 | 430 | 36,60 | 539,80 | 28,50 | 16 | 35,8 |
| 18" | 450 | 635 | 470 | 39,60 | 577,80 | 31,80 | 16 | 40,6 |
| 20" | 500 | 698 | 533 | 43,00 | 635,00 | 31,80 | 20 | 48,5 |
| 24" | 630 | 813 | 645 | 47,80 | 749,30 | 35,00 | 20 | 65,0 |
Tüm ölçüler mm'dir.
