Kör flanş (blind flange)

Name: Kör flanş
Brand: Yazıcı

Kör flanş, ortasında boru deliği olmayan ve hat ucunu kapatmak için kullanılan flanştır. EN 1092-1 Tip 05 (DIN 2527) ve ASME B16.5 normlarına göre PN 2,5 – PN 100 ve Class 150 – 2500 aralığında üretiyoruz.

Teklif İste WhatsApp’tan sor 0212 664 66 43

Teknik özet

Norm: EN 1092-1 Tip 05 (DIN 2527), ASME B16.5 / B16.47, JIS B2220, AWWA C207
Basınç sınıfı: PN 2,5 – PN 100 · Class 150 – 2500 LB
Ölçü aralığı: DN 10 – DN 2000 · 1/2" – 60"
Malzeme: ST37, S235JR, P245GH / P250GH, ASTM A105 / A105N; paslanmaz 304, 304L, 316, 316L, 316Ti, 321
Yüzey: RF, FF veya RTJ
Kaplama: Siyah (yağlı), galvaniz veya boyalı
Belge: Talep edildiğinde EN 10204 3.1 malzeme sertifikası

Nerelerde kullanılır?

Hat sonlarının kapatılması
Basınç testi sırasında hattın körlenmesi
İleride uzatılacak hatlarda geçici kapatma
Tank, kolon ve kazan nozullarının kapatılması

Seçim ve sipariş notları

Kör flanş, aynı çap ve sınıftaki diğer flanşlardan daha ağırdır; büyük çaplarda ayrıca daha kalındır.
Ortasından delik açılarak redüksiyonlu (dişli veya kaynaklı) kör flanş olarak da üretilebilir.

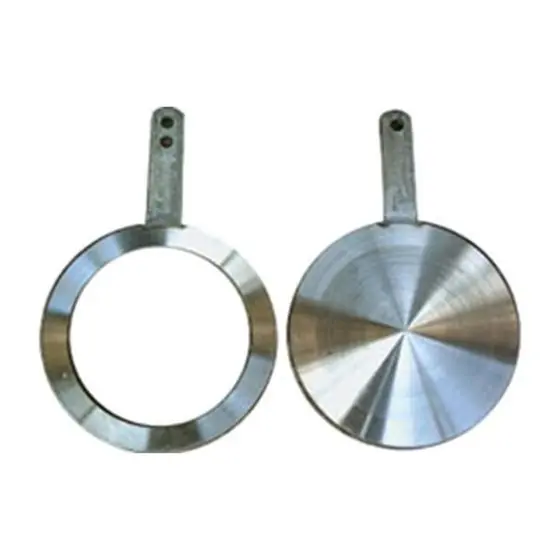

Hattı geçici olarak ayırmanız gerekiyorsa gözlük flanş (spectacle blind) daha pratik olabilir.

Ölçü, ağırlık ve liste fiyatı

Ölçüye tıklayarak o flanşın ayrıntılı sayfasını (cıvata, saplama boyu, uyumluluk) açabilirsiniz. Fiyatlar adet başına, KDV hariç 2026 liste fiyatıdır.

PN16 Kör Flanş

Ölçü	Norm	Dış çap D (mm)	Delik merkezi k (mm)	Delik	Kalınlık b (mm)	Ağırlık (kg)	Cıvata	Liste fiyatı
DN15	EN 1092-1 Tip 05	95	65	4 × Ø14	16	0,6	M12	370,00 ₺
DN20	EN 1092-1 Tip 05	105	75	4 × Ø14	18	0,9	M12	400,00 ₺
DN25	EN 1092-1 Tip 05	115	85	4 × Ø14	18	1,1	M12	455,00 ₺
DN32	EN 1092-1 Tip 05	140	100	4 × Ø18	18	1,8	M16	490,00 ₺
DN40	EN 1092-1 Tip 05	150	110	4 × Ø18	18	2,1	M16	555,00 ₺
DN50	EN 1092-1 Tip 05	165	125	4 × Ø18	18	2,9	M16	730,00 ₺
DN65	EN 1092-1 Tip 05	185	145	4 × Ø18	18	3,7	M16	840,00 ₺
DN80	EN 1092-1 Tip 05	200	160	8 × Ø18	20	4,6	M16	1.030,00 ₺
DN100	EN 1092-1 Tip 05	220	180	8 × Ø18	20	5,6	M16	1.165,00 ₺
DN125	EN 1092-1 Tip 05	250	210	8 × Ø18	22	8,1	M16	1.380,00 ₺
DN150	EN 1092-1 Tip 05	285	240	8 × Ø22	22	10,5	M20	1.960,00 ₺
DN200	EN 1092-1 Tip 05	340	295	12 × Ø22	24	16,2	M20	2.540,00 ₺
DN250	EN 1092-1 Tip 05	405	355	12 × Ø26	26	25	M24	4.600,00 ₺
DN300	EN 1092-1 Tip 05	460	410	12 × Ø26	28	35,1	M24	5.900,00 ₺

Class 150 Kör

Ölçü	Norm	Dış çap D (mm)	Delik merkezi k (mm)	Delik	Kalınlık b (mm)	Ağırlık (kg)	Cıvata	Liste fiyatı
1/2"	ASME B16.5	89	60,3	4 × Ø15,9	11,1	0,42	1/2"	370,00 ₺
3/4"	ASME B16.5	98	69,8	4 × Ø15,9	12,7	0,61	1/2"	405,00 ₺
1"	ASME B16.5	108	79,4	4 × Ø15,9	14,3	0,86	1/2"	450,00 ₺
1¼"	ASME B16.5	117	88,9	4 × Ø15,9	15,9	1,16	1/2"	Sorunuz
1½"	ASME B16.5	127	98,4	4 × Ø15,9	17,5	1,54	1/2"	Sorunuz
2"	ASME B16.5	152	120,6	4 × Ø19	19	2,41	5/8"	810,00 ₺
2½"	ASME B16.5	178	139,7	4 × Ø19	22,2	3,95	5/8"	Sorunuz
3"	ASME B16.5	190	152,4	4 × Ø19	23,8	4,91	5/8"	1.300,00 ₺
4"	ASME B16.5	229	190,5	8 × Ø19	23,8	7,03	5/8"	1.915,00 ₺
5"	ASME B16.5	254	215,9	8 × Ø22,2	23,8	8,64	3/4"	2.235,00 ₺
6"	ASME B16.5	279	241,3	8 × Ø22,2	25,4	11,3	3/4"	2.500,00 ₺
8"	ASME B16.5	343	298,4	8 × Ø22,2	28,6	19,7	3/4"	3.250,00 ₺
10"	ASME B16.5	406	362	12 × Ø25,4	30,2	28,8	7/8"	5.300,00 ₺
12"	ASME B16.5	483	431,8	12 × Ø25,4	31,8	43,8	7/8"	7.500,00 ₺

Ölçü tabloları (teknik katalog)

PN 16 RF Kör Flanş ölçü ve ağırlık tablosu (DIN 2527 / EN 1092-1 Tip 05)

PN 16 basınç sınıfında RF kör flanşların DN 10 – DN 2000 arası ölçüleri, cıvata bilgileri ve ağırlıkları. Ölçüler DIN 2527 ve EN 1092-1 Tip 05 standartlarına göredir.

Ebat	D	b (EN 1092-1)	b (DIN 2527)	d4	f	k	Delik sayısı (n)	Vida	d2	Ağırlık DIN (kg/ad)
DN10	90	16	14	40	2	60	4	M12	14	0,5
DN15	95	16	14	45	2	65	4	M12	14	0,6
DN20	105	18	16	58	2	75	4	M12	14	0,9
DN25	115	18	16	68	2	85	4	M12	14	1,1
DN32	140	18	16	78	2	100	4	M16	18	1,8
DN40	150	18	16	88	3	110	4	M16	18	2,1
DN50	165	18	18	102	3	125	4	M16	18	2,9
DN65	185	18	18	122	3	145	4	M16	18	3,7
DN80	200	20	20	138	3	160	8	M16	18	4,6
DN100	220	20	20	158	3	180	8	M16	18	5,6
DN125	250	22	22	188	3	210	8	M16	18	8,1
DN150	285	22	22	212	3	240	8	M20	22	10,5
DN200	340	24	24	268	3	295	12	M20	22	16,2
DN250	405	26	26	320	3	355	12	M24	26	25,0
DN300	460	28	28	378	4	410	12	M24	26	35,1
DN350	520	30	30	438	4	470	16	M24	26	48,0
DN400	580	32	32	490	4	525	16	M27	30	63,5
DN450	640	40	34	550	4	585	20	M27	30	82,0
DN500	715	44	34	610	4	650	20	M30	33	102,5
DN600	840	54	36	725	5	770	20	M33	36	150,8
DN700	910	58	36	795	5	840	24	M33	36	176,8
DN800	1025	62	38	900	5	950	24	M36	39	237,5
DN900	1125	64	40	1000	5	1050	28	M36	39	301,5
DN1000	1255	68	42	1115	5	1170	28	M39	42	394,9
DN1200	1485	c	48	1330	5	1390	32	M45	48	630,0
DN1400	1685	c	52	1530	5	1590	36	M45	48	883,0
DN1600	1930	c	58	1750	5	1820	40	M52	56	1286,0
DN1800	2130	c	62	1950	5	2020	44	M52	56	1680,0
DN2000	2345	c	66	2150	5	2230	48	M56	62	2161,0

Tüm ölçüler mm'dir.

Çelik ve paslanmaz üretilebilir.

"c" ölçüsü müşteri tarafından belirlenir.

PN 10 RF Kör Flanş ölçü ve ağırlık tablosu (DIN 2527 / EN 1092-1 Tip 05)

PN 10 basınç sınıfında RF kör flanşların DN 10 – DN 2000 arası ölçüleri, cıvata bilgileri ve ağırlıkları. Ölçüler DIN 2527 ve EN 1092-1 Tip 05 standartlarına göredir.

Ebat	D	b (EN 1092-1)	b (DIN 2527)	d4	f	k	Delik sayısı (n)	Vida	d2	Ağırlık DIN (kg/ad)
DN10	90	16	14	40	2	60	4	M12	14	0,58
DN15	95	16	14	45	2	65	4	M12	14	0,63
DN20	105	18	16	58	2	75	4	M12	14	0,88
DN25	115	18	16	68	2	85	4	M12	14	1,23
DN32	140	18	16	78	2	100	4	M16	18	1,80
DN40	150	18	16	88	3	110	4	M16	18	2,09
DN50	165	18	18	102	3	125	4	M16	18	2,56
DN65	185	18	18	122	3	145	4	M16	18	3,65
DN80	200	20	20	138	3	160	8	M16	18	4,15
DN100	220	20	20	158	3	180	8	M16	18	5,65
DN125	250	22	22	188	3	210	8	M16	18	7,38
DN150	285	22	22	212	3	240	8	M20	22	10,49
DN200	340	24	24	268	3	295	8	M20	22	15,15
DN250	395	26	26	320	3	350	12	M20	22	22,22
DN300	445	26	26	370	4	400	12	M20	22	30,80
DN350	505	26	26	430	4	460	16	M20	22	39,62
DN400	565	26	26	482	4	515	16	M24	26	49,41
DN450	615	28	28	532	4	565	20	M24	26	58,43
DN500	670	28	28	585	4	620	20	M24	26	75,12
DN600	780	34	28	685	5	725	20	M27	30	101,87
DN700	895	38	30	800	5	840	24	M27	30	144,00
DN800	1015	48	32	905	5	950	24	M30	33	198,00
DN900	1115	50	34	1005	5	1050	28	M30	33	254,00
DN1000	1230	54	34	1110	5	1160	28	M33	36	309,37
DN1200	1455	66	38	1330	5	1380	32	M36	39	484,34
DN1400	1675	c	42	1535	5	1590	36	M39	42	709,70
DN1600	1915	c	46	1760	5	1820	40	M45	48	1013,40
DN1800	2115	c	50	1960	5	2020	44	M45	48	1349,86
DN2000	2325	c	54	2170	5	2230	48	M45	48	1761,98

Tüm ölçüler mm'dir.

Çelik ve paslanmaz üretilebilir.

"c" ölçüsü müşteri tarafından belirlenir.

150 LB RF Kör Flanş ölçü tablosu 1/2" – 24" (ASME B16.5 / TS EN 1759-1)

ANSI 150 LB (Class 150) RF kör (blind) flanşların 1/2" – 24" arası ölçüleri ve ağırlıkları. ASME B16.5 ve TS EN 1759-1 Tip 05'e göredir.

Ebat (inç)	D	b	g (fatura çapı)	k	Delik sayısı (n)	f	l (delik çapı)	Ağırlık (kg/ad)
1/2"	89	11,1	34,9	60,3	4	1,6	15,9	0,42
3/4"	98	12,7	42,9	69,8	4	1,6	15,9	0,61
1"	108	14,3	50,8	79,4	4	1,6	15,9	0,86
1¼"	117	15,9	63,5	88,9	4	1,6	15,9	1,16
1½"	127	17,5	73,0	98,4	4	1,6	15,9	1,54
2"	152	19,0	92,1	120,6	4	1,6	19,0	2,41
2½"	178	22,2	104,8	139,7	4	1,6	19,0	3,95
3"	190	23,8	127,0	152,4	4	1,6	19,0	4,91
3½"	216	23,8	139,7	177,8	8	1,6	19,0	6,19
4"	229	23,8	157,2	190,5	8	1,6	19,0	7,03
5"	254	23,8	185,7	215,9	8	1,6	22,2	8,64
6"	279	25,4	215,9	241,3	8	1,6	22,2	11,3
8"	343	28,6	269,9	298,4	8	1,6	22,2	19,7
10"	406	30,2	323,8	362,0	12	1,6	25,4	28,8
12"	483	31,8	381,0	431,8	12	1,6	25,4	43,8
14"	533	34,9	412,7	476,2	12	1,6	28,6	58,0
16"	597	36,5	469,9	539,7	16	1,6	28,6	76,1
18"	635	39,7	533,4	577,8	16	1,6	31,8	93,8
20"	698	42,9	584,2	635,0	20	1,6	31,8	122,4
22"	750	46,0	641,2	692,1	20	1,6	34,9	151,5
24"	813	47,6	692,1	749,3	20	1,6	34,9	185,4

Tüm ölçüler mm'dir.

Tüm ölçü tabloları: teknik katalog →

2026 liste fiyatları

ANSI 150 LB kör flanş liste fiyatları

Ölçü	Kör flanş · 150 LB
1/2"	370,00
3/4"	405,00
1"	450,00
11/4"	525,00
11/2"	625,00
2"	810,00
21/2"	1.135,00
3"	1.300,00
4"	1.915,00
5"	2.235,00
6"	2.500,00
8"	3.250,00
10"	5.300,00
12"	7.500,00
14"	9.800,00
16"	14.000,00
18"	18.900,00
20"	24.000,00
24"	31.500,00

Liste fiyatları, adet başına, KDV hariç (TL). Listede olmayan ölçüler için fiyat sorunuz. Miktara göre indirim uygulanır.

JIS kör flanş liste fiyatları

DN	Kör flanş · JIS 5K	Kör flanş · JIS 10K
15	300,00	320,00
20	320,00	340,00
25	370,00	400,00
32	400,00	450,00
40	440,00	525,00
50	550,00	550,00
65	650,00	650,00
80	830,00	975,00
100	950,00	1.100,00
125	1.125,00	1.300,00
150	1.614,00	1.850,00
200	2.000,00	2.400,00
250	3.250,00	4.000,00
300	4.875,00	5.500,00
350	5.500,00	7.500,00
400	6.750,00	10.000,00
450	8.125,00	12.000,00
500	9.400,00	13.500,00
550	13.000,00	17.000,00
600	14.500,00	19.000,00
650	17.000,00	23.000,00
700	21.000,00	27.000,00

Liste fiyatları, adet başına, KDV hariç (TL). DN 700 sonrası ve JIS 16K – 40K için fiyat sorunuz. Listede olmayan ölçüler için fiyat sorunuz. Miktara göre indirim uygulanır.

Tüm fiyat listesi →

Neden Yazıcı Endüstri?

1998’den beri Esenyurt fabrikamızda flanş ve boru bağlantı parçası üretiyoruz. Plazma kesim, CNC işleme, kaynak ve kalite kontrolün tamamı kendi tesisimizde yapılır.

1998yılından beri üretim

37+ülkeye ihracat

DN 3000çapa kadar özel imalat

ISO 9001ve TSE belgeli üretim

Sık sorulan sorular

DN100 PN16 Kör Flanş kaç kg ve kaç cıvata gerekir?

DN100 PN16 Kör Flanş yaklaşık 5,6 kg’dır (katalog değeri). Dış çapı 220 mm, delik merkezi 180 mm olup 8 adet M16 cıvata ile bağlanır. Liste fiyatı 1.165,00 ₺’dir (KDV hariç).

Kör flanş neden daha ağırdır?

Ortasında boru deliği olmadığı için aynı dış çap ve kalınlıkta daha fazla malzeme içerir; büyük çaplarda basınca dayanması için ayrıca daha kalındır.

Kör flanş, kep ve tapa arasındaki fark nedir?

Kör flanş sökülüp takılabilen cıvatalı bir kapatmadır. Kep boru ucuna kaynakla kalıcı olarak takılır. Tapa ise küçük çaplı dişli uçları kapatır.
