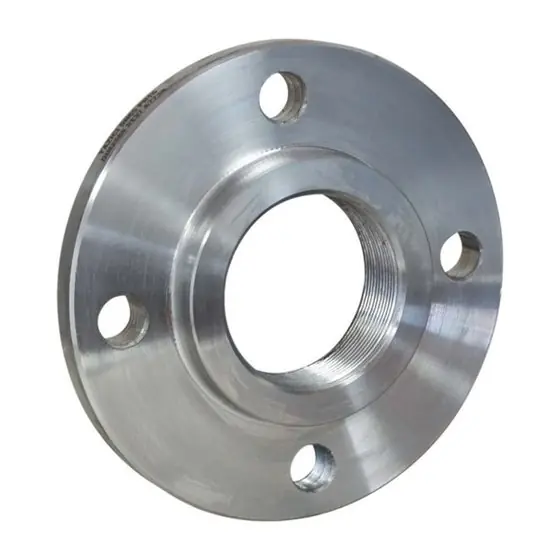

Dişli flanş (vidalı flanş)
Dişli flanş, iç dişi sayesinde kaynak yapılmadan dişli boruya vidalanarak bağlanır. Kaynak yapılamayan ortamlar ve küçük çaplı hatlar için EN 1092-1 Tip 13 (DIN 2566) ve ASME B16.5 normlarına göre üretiyoruz.
Teknik özet
- Norm
- EN 1092-1 Tip 13 (DIN 2566), ASME B16.5
- Basınç sınıfı
- PN 10 – PN 100 · Class 150 – 600 LB
- Ölçü aralığı
- DN 15 – DN 150 · 1/2" – 24"
- Diş
- BSP (R, boru dişi) veya NPT
- Malzeme
- ST37, S235JR, P245GH / P250GH, ASTM A105 / A105N; paslanmaz 304, 304L, 316, 316L, 316Ti, 321
- Yüzey
- RF veya FF
- Belge
- Talep edildiğinde EN 10204 3.1 malzeme sertifikası
Nerelerde kullanılır?
- Kaynak yapılamayan, yanıcı ortamlar
- Galvaniz borulu su ve yangın hatları
- Küçük çaplı servis ve hava hatları
- Hızlı montaj gereken tesisatlar
Seçim ve sipariş notları
- Siparişte diş tipini (BSP veya NPT) mutlaka belirtin; iki diş birbirine uymaz.
- Dişli bağlantılar sıcaklık değişimi ve titreşimde kaçırmaya yatkındır; bu hatlarda kaynaklı flanş tercih edin.
- Galvaniz borularda galvaniz kaplı dişli flanş kullanılır.
Ölçü tabloları (teknik katalog)
PN 10 – 16 RF Dişli Flanş ölçü ve ağırlık tablosu (DIN 2566 / EN 1092-1 Tip 13)
PN 10 – 16 basınç sınıfında RF dişli (vidalı) flanşların DN 15 – DN 150 arası ölçüleri: boru dişi (R), flanş, boyun (d3), fatura (d4, f), cıvata bilgileri ve ağırlıklar. DIN 2566 ve EN 1092-1 Tip 13'e göredir.
| Ebat | d1 | Boru dişi | k | D | b | h1 (DIN 2566) | h1 (EN 1092-1) | d3 | d4 | f | d2 | Cıvata | Delik sayısı (n) | Ağırlık DIN 2566 (kg/ad) | Ağırlık EN 1092-1 (kg/ad) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN15 | 19,0 | R1/2" | 65 | 95 | 14 | 20 | 22 | 35 | 45 | 2 | 14 | M12 | 4 | 0,68 | 0,69 |
| DN20 | 24,0 | R3/4" | 75 | 105 | 16 | 24 | 26 | 45 | 58 | 2 | 14 | M12 | 4 | 0,99 | 1,00 |
| DN25 | 30,5 | R1" | 85 | 115 | 16 | 24 | 28 | 52 | 68 | 2 | 14 | M12 | 4 | 1,16 | 1,20 |
| DN32 | 39,5 | R1¼" | 100 | 140 | 16 | 26 | 30 | 60 | 78 | 2 | 18 | M16 | 4 | 1,70 | 1,75 |
| DN40 | 45,5 | R1½" | 110 | 150 | 16 | 26 | 32 | 70 | 88 | 3 | 18 | M16 | 4 | 1,88 | 1,97 |
| DN50 | 57,4 | R2" | 125 | 165 | 18 | 28 | 32 | 84 | 102 | 3 | 18 | M16 | 4 | 2,52 | 2,60 |
| DN65 | 72,5 | R2½" | 145 | 185 | 18 | 32 | 32 | 104 | 122 | 3 | 18 | M16 | 8 | 3,23 | 3,23 |
| DN80 | 85,5 | R3" | 160 | 200 | 20 | 34 | 34 | 118 | 138 | 3 | 18 | M16 | 8 | 4,09 | 4,09 |
| DN100 | 110,5 | R4" | 180 | 220 | 20 | 38 | 40 | 140 | 158 | 3 | 18 | M16 | 8 | 4,65 | 4,73 |
| DN125 | 135,5 | R5" | 210 | 250 | 22 | 40 | 44 | 168 | 188 | 3 | 18 | M16 | 8 | 6,30 | 6,51 |
| DN150 | 161,0 | R6" | 240 | 285 | 22 | 42 | 44 | 195 | 212 | 3 | 22 | M20 | 8 | 7,71 | 7,83 |
Tüm ölçüler mm'dir.
PN 25 – 40 RF Dişli Flanş ölçü ve ağırlık tablosu (DIN 2567 / EN 1092-1 Tip 13)
PN 25 – 40 basınç sınıfında RF dişli (vidalı) flanşların DN 15 – DN 150 arası ölçüleri: boru dişi (R), flanş, boyun (d3), fatura (d4, f), cıvata bilgileri ve ağırlıklar. DIN 2567 ve EN 1092-1 Tip 13'e göredir.
| Ebat | d1 | Boru dişi | k | D | b | h1 (DIN 2567) | h1 (EN 1092-1) | d3 | d4 | f | d2 | Cıvata | Delik sayısı (n) | Ağırlık DIN 2567 (kg/ad) | Ağırlık EN 1092-1 (kg/ad) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN15 | 19,0 | R1/2" | 65 | 95 | 14 | 20 | 22 | 35 | 45 | 2 | 14 | M12 | 4 | 0,68 | 0,69 |
| DN20 | 24,0 | R3/4" | 75 | 105 | 16 | 24 | 26 | 45 | 58 | 2 | 14 | M12 | 4 | 0,99 | 1,00 |
| DN25 | 30,5 | R1" | 85 | 115 | 16 | 24 | 28 | 52 | 68 | 2 | 14 | M12 | 4 | 1,16 | 1,20 |
| DN32 | 39,5 | R1¼" | 100 | 140 | 18 | 26 | 30 | 60 | 78 | 2 | 18 | M16 | 4 | 1,70 | 1,75 |
| DN40 | 45,5 | R1½" | 110 | 150 | 18 | 26 | 32 | 70 | 88 | 3 | 18 | M16 | 4 | 1,88 | 1,97 |
| DN50 | 57,4 | R2" | 125 | 165 | 20 | 28 | 34 | 84 | 102 | 3 | 18 | M16 | 4 | 2,52 | 2,60 |
| DN65 | 72,5 | R2½" | 145 | 185 | 22 | 34 | 38 | 104 | 122 | 3 | 18 | M16 | 8 | 3,23 | 3,23 |
| DN80 | 85,5 | R3" | 160 | 200 | 24 | 36 | 40 | 118 | 138 | 3 | 18 | M16 | 8 | 4,09 | 4,09 |
| DN100 | 110,5 | R4" | 190 | 235 | 26 | 40 | 44 | 145 | 162 | 3 | 22 | M20 | 8 | 4,65 | 4,73 |
| DN125 | 135,5 | R5" | 220 | 270 | 28 | 42 | 48 | 170 | 188 | 3 | 26 | M24 | 8 | 6,30 | 6,51 |
| DN150 | 161,0 | R6" | 250 | 300 | 30 | 44 | 52 | 200 | 218 | 3 | 26 | M24 | 8 | 7,71 | 7,83 |
Tüm ölçüler mm'dir.
150 LB RF Dişli Flanş (Threaded) ölçü tablosu (ASME B16.5)
ANSI 150 LB RF dişli (vidalı / threaded) flanşların R 1/2" – R 24" arası ölçüleri ve ağırlıkları. ASME B16.5 ve TS EN 1759-1 Tip 13'e göredir.
| Ebat (boru dişi) | k | D | b | h1 | d3 (boyun) | d4 (fatura) | f | d2 (delik çapı) | Delik sayısı (n) | Ağırlık (kg/ad) |
|---|---|---|---|---|---|---|---|---|---|---|
| R1/2" | 60,5 | 88,9 | 9,6 | 14,1 | 30,2 | 35,1 | 1,6 | 15,7 | 4 | 0,39 |
| R3/4" | 69,9 | 98,6 | 11,1 | 14,1 | 38,1 | 42,9 | 1,6 | 15,7 | 4 | 0,56 |
| R1" | 79,2 | 108,0 | 12,6 | 15,9 | 49,3 | 50,8 | 1,6 | 15,7 | 4 | 0,78 |
| R1¼" | 88,9 | 117,3 | 14,1 | 19,0 | 58,7 | 63,5 | 1,6 | 15,7 | 4 | 1,03 |
| R1½" | 98,6 | 127,0 | 15,9 | 20,8 | 65,0 | 73,2 | 1,6 | 15,7 | 4 | 1,32 |
| R2" | 120,7 | 152,4 | 17,5 | 23,8 | 77,7 | 91,9 | 1,6 | 19,1 | 4 | 2,06 |
| R2½" | 139,7 | 177,8 | 20,8 | 26,8 | 90,4 | 104,6 | 1,6 | 19,1 | 4 | 3,28 |
| R3" | 152,4 | 190,5 | 22,3 | 28,6 | 108,0 | 127,0 | 1,6 | 19,1 | 4 | 3,85 |
| R3½" | 177,8 | 215,9 | 22,3 | 30,2 | 122,2 | 139,7 | 1,6 | 19,1 | 8 | 4,81 |
| R4" | 190,5 | 228,6 | 22,3 | 31,7 | 134,9 | 157,2 | 1,6 | 19,1 | 8 | 5,30 |
| R5" | 215,9 | 254,0 | 22,3 | 35,0 | 163,6 | 185,7 | 1,6 | 22,4 | 8 | 6,07 |
| R6" | 241,3 | 279,4 | 23,8 | 38,0 | 192,0 | 215,9 | 1,6 | 22,4 | 8 | 7,45 |
| R8" | 298,5 | 342,9 | 26,8 | 42,9 | 246,1 | 269,7 | 1,6 | 22,4 | 8 | 12,10 |
| R10" | 362,0 | 406,4 | 28,6 | 47,7 | 304,8 | 323,8 | 1,6 | 25,4 | 12 | 16,50 |
| R12" | 431,8 | 482,6 | 30,2 | 54,0 | 365,3 | 381,0 | 1,6 | 25,4 | 12 | 26,20 |
| R14" | 476,3 | 533,4 | 33,5 | 55,6 | 400,1 | 412,8 | 1,6 | 28,4 | 12 | 34,60 |
| R16" | 539,8 | 598,9 | 35,0 | 61,9 | 457,2 | 469,9 | 1,6 | 28,4 | 16 | 44,80 |
| R18" | 577,9 | 635,0 | 38,0 | 66,7 | 505,0 | 533,4 | 1,6 | 31,8 | 16 | 48,90 |
| R20" | 635,0 | 698,5 | 41,3 | 71,6 | 558,8 | 584,2 | 1,6 | 31,8 | 20 | 61,90 |
| R24" | 749,3 | 812,8 | 46,2 | 81,0 | 663,4 | 692,2 | 1,6 | 35,1 | 20 | 86,90 |
Tüm ölçüler mm'dir.
300 LB RF Dişli Flanş (Threaded) ölçü tablosu (ASME B16.5)
ANSI 300 LB RF dişli (vidalı / threaded) flanşların R 1/2" – R 24" arası ölçüleri ve ağırlıkları. ASME B16.5 ve TS EN 1759-1 Tip 13'e göredir.
| Ebat (boru dişi) | k | D | b | h1 | d3 (boyun) | d4 (fatura) | f | d2 (delik çapı) | Delik sayısı (n) | Ağırlık (kg/ad) |
|---|---|---|---|---|---|---|---|---|---|---|
| R1/2" | 66,5 | 95,2 | 12,6 | 20,7 | 38,1 | 35,0 | 1,6 | 15,7 | 4 | 0,64 |
| R3/4" | 82,6 | 117,3 | 14,1 | 23,8 | 47,8 | 42,9 | 1,6 | 19,1 | 4 | 1,12 |
| R1" | 88,9 | 124,0 | 15,9 | 25,3 | 53,8 | 50,8 | 1,6 | 19,1 | 4 | 1,36 |
| R1¼" | 98,6 | 133,4 | 17,5 | 25,3 | 63,5 | 63,5 | 1,6 | 19,1 | 4 | 1,68 |
| R1½" | 114,3 | 155,4 | 19,0 | 28,6 | 69,9 | 73,2 | 1,6 | 22,4 | 4 | 2,49 |
| R2" | 127,0 | 165,1 | 20,8 | 31,7 | 84,1 | 91,9 | 1,6 | 19,1 | 8 | 2,87 |
| R2½" | 149,4 | 190,5 | 23,8 | 36,5 | 100,1 | 104,6 | 1,6 | 22,4 | 8 | 4,32 |
| R3" | 168,1 | 209,6 | 26,8 | 41,3 | 117,3 | 127,0 | 1,6 | 22,4 | 8 | 5,85 |
| R3½" | 184,2 | 228,6 | 28,6 | 42,9 | 133,4 | 139,7 | 1,6 | 22,4 | 8 | 7,34 |
| R4" | 200,2 | 254,0 | 30,2 | 46,2 | 146,1 | 157,2 | 1,6 | 22,4 | 8 | 9,61 |
| R5" | 235,0 | 279,4 | 33,5 | 49,2 | 177,8 | 185,7 | 1,6 | 22,4 | 8 | 12,30 |
| R6" | 269,7 | 317,5 | 35,0 | 50,7 | 206,2 | 215,9 | 1,6 | 22,4 | 12 | 15,60 |
| R8" | 330,2 | 381,0 | 39,5 | 60,4 | 260,4 | 269,7 | 1,6 | 25,4 | 12 | 24,20 |
| R10" | 387,4 | 444,5 | 46,2 | 64,9 | 320,5 | 323,8 | 1,6 | 28,4 | 16 | 34,10 |
| R12" | 450,9 | 520,7 | 49,2 | 71,6 | 374,7 | 381,0 | 1,6 | 31,8 | 16 | 49,80 |
| R14" | 514,4 | 584,2 | 52,2 | 74,6 | 425,5 | 412,8 | 1,6 | 31,8 | 20 | 69,90 |
| R16" | 571,5 | 647,7 | 55,6 | 81,0 | 482,6 | 469,9 | 1,6 | 35,1 | 20 | 88,10 |
| R18" | 628,7 | 711,2 | 58,9 | 87,3 | 533,4 | 533,4 | 1,6 | 35,1 | 24 | 109,00 |
| R20" | 685,8 | 774,7 | 61,9 | 93,7 | 587,2 | 584,2 | 1,6 | 35,1 | 24 | 134,00 |
| R24" | 812,8 | 914,4 | 68,3 | 104,8 | 701,5 | 692,2 | 1,6 | 41,1 | 24 | 201,00 |
Tüm ölçüler mm'dir.
Neden Yazıcı Endüstri?
1998’den beri Esenyurt fabrikamızda flanş ve boru bağlantı parçası üretiyoruz. Plazma kesim, CNC işleme, kaynak ve kalite kontrolün tamamı kendi tesisimizde yapılır.
Sık sorulan sorular
Dişli flanş hangi diş tipinde üretilir?
EN 1092-1 / DIN dişli flanşlar BSP (R) boru dişiyle, ASME B16.5 dişli flanşlar genellikle NPT dişle üretilir. İhtiyacınıza göre her iki diş tipinde üretim yapıyoruz.
Dişli flanş yüksek basınçta kullanılır mı?
Normlarda PN 100 ve Class 600’e kadar tanımlıdır, ancak sıcaklık değişimi veya titreşim olan hatlarda sızdırmazlık için kaynaklı flanş önerilir.
