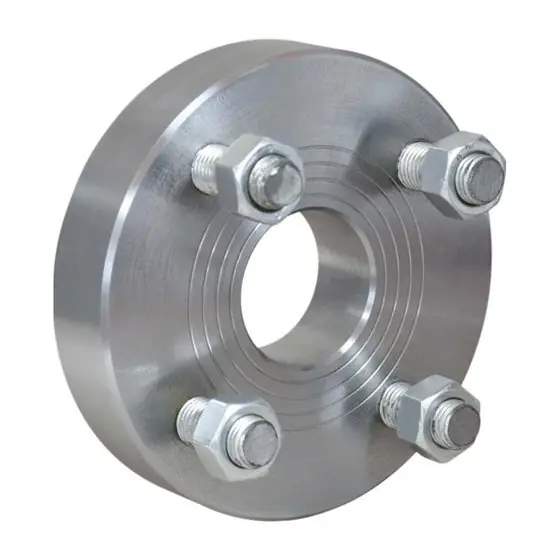

Dablin flanş (gemi inşa)

Name: Dablin flanş
Brand: Yazıcı

Dablin flanş, gemi inşa ve tersane boru sistemlerinde kullanılan, kör dişli delikli kalın gövdeli flanştır. DIN 86041-1 (set-on) ve NS 2539 (set-in) normlarına göre PN 10 ve PN 16 sınıflarında, DN 10 – DN 800 arasında üretiyoruz.

Teklif İste WhatsApp’tan sor 0212 664 66 43

Teknik özet

Norm: DIN 86041-1 (set-on), NS 2539 (set-in)
Basınç sınıfı: PN 10 · PN 16
Ölçü aralığı: DN 10 – DN 800
Bağlantı: Kör dişli delik ve saplama
Malzeme: Karbon çeliği, paslanmaz
Belge: Talep edildiğinde EN 10204 3.1 malzeme sertifikası

Nerelerde kullanılır?

Yeni gemi inşası ve gemi tamiri
Tersane boru tesisatı
Tank ve güverte geçişleri

Seçim ve sipariş notları

Set-on tipte flanş boru yüzeyine, set-in tipte boru içine oturtularak kaynatılır.
Saplama boyları ve kör delik derinlikleri ölçü tablosunda verilmiştir.
Gemi egzoz hatları için DIN 86044 egzoz flanşları da üretiyoruz.

Ölçü tabloları (teknik katalog)

Dablin / Set-On Flanş PN 10 ölçü tablosu (DIN 86041-1)

DIN 86041-1 standardına göre PN 10 Dablin (Set-On) flanşların DN 10 – DN 800 arası ölçüleri; flanş, kör dişli delik (d2, t1, t2), saplama boyu ve ağırlıkları. Gemi inşa ve tersane boru sistemlerinde kullanılır.

Ebat	Boru çapı	d1	D	b1	k	Delik sayısı (n)	d2 (diş)	t1	t2	Saplama boyu	Ağırlık (kg/ad)
DN10	17,2	18,0	90	25	60	4	M12	19	13	40	1,1
DN15	21,3	22,0	95	25	65	4	M12	19	13	45	1,3
DN20	26,9	27,6	105	25	75	4	M12	19	13	45	1,8
DN25	33,7	34,4	115	25	85	4	M12	19	13	50	1,8
DN32	42,4	43,1	140	31	100	4	M16	23	17	55	3,3
DN40	48,3	49,0	150	31	110	4	M16	23	17	55	3,8
DN50	60,3	61,1	165	31	125	4	M16	23	17	55	4,5
DN65	76,1	77,1	185	31	145	4	M16	23	17	60	5,3
DN80	88,9	90,3	200	31	160	8	M16	23	17	60	6,0
DN100	114,3	115,9	220	31	180	8	M16	23	17	60	6,7
DN125	139,7	141,6	250	31	210	8	M16	23	17	60	8,2
DN150	168,3	170,5	285	38	240	8	M20	28	21	75	12,6
DN175	193,7	196,1	315	38	270	8	M20	28	21	75	14,0
DN200	219,1	221,8	340	38	295	8	M20	28	21	75	15,3
DN250	273,0	276,2	395	38	350	12	M20	28	21	75	19,5
DN300	323,9	327,6	445	38	400	12	M20	28	21	75	21,0
DN350	355,6	359,7	505	38	460	16	M20	28	21	75	27,3
DN400	406,4	411,0	565	45	515	16	M24	33	25	80	38,0
DN450	457,0	462,3	615	45	565	20	M24	33	25	80	44,6
DN500	508,0	513,6	670	45	620	20	M24	33	25	80	50,6
DN600	610,0	614,6	780	50	725	20	M27	36	28	85	69,5
DN700	711,0	716,0	895	50	840	24	M27	36	28	85	86,8
DN800	813,0	818,6	1015	56	950	24	M30	41	31	90	122,0

Tüm ölçüler mm'dir.

Dablin / Set-On Flanş PN 16 ölçü tablosu (DIN 86041-1)

DIN 86041-1 standardına göre PN 16 Dablin (Set-On) flanşların DN 10 – DN 500 arası ölçüleri; flanş, kör dişli delik (d2, t1, t2), saplama boyu ve ağırlıkları. Gemi inşa ve tersane boru sistemlerinde kullanılır.

Ebat	Boru çapı	d1	D	b1	k	Delik sayısı (n)	d2 (diş)	t1	t2	Saplama boyu	Ağırlık (kg/ad)
DN10	17,2	18,0	90	25	60	4	M12	19	13	40	1,1
DN15	21,3	22,0	95	25	65	4	M12	19	13	45	1,3
DN20	26,9	27,6	105	25	75	4	M12	19	13	45	1,8
DN25	33,7	34,4	115	25	85	4	M12	19	13	50	1,8
DN32	42,4	43,1	140	31	100	4	M16	23	17	55	3,3
DN40	48,3	49,0	150	31	110	4	M16	23	17	55	3,8
DN50	60,3	61,1	165	31	125	4	M16	23	17	55	4,5
DN65	76,1	77,1	185	31	145	4	M16	23	17	60	5,3
DN80	88,9	90,3	200	31	160	8	M16	23	17	60	6,0
DN100	114,3	115,9	220	31	180	8	M16	23	17	60	6,7
DN125	139,7	141,6	250	31	210	8	M16	23	17	60	8,2
DN150	168,3	170,5	285	38	240	8	M20	28	21	75	12,6
DN175	193,7	196,1	315	38	270	8	M20	28	21	75	14,0
DN200	219,1	221,8	340	38	295	12	M20	28	21	75	16,4
DN250	273,0	276,2	405	42	355	12	M24	33	24	80	25,0
DN300	323,9	327,6	460	42	410	12	M24	33	24	80	30,2
DN350	355,6	359,7	520	42	470	16	M24	33	24	80	35,9
DN400	406,4	411,0	580	45	525	16	M27	36	25	90	47,0
DN450	457,0	462,3	640	50	585	20	M27	40	30	90	62,0
DN500	508,0	514,0	715	52	650	20	M30	40	30	115	80,0

Tüm ölçüler mm'dir.

Dablin / Set-In Flanş PN 10 ölçü tablosu (NS 2539)

NS 2539 standardına göre PN 10 Dablin (Set-In) flanşların DN 10 – DN 800 arası ölçüleri; flanş, kör dişli delik (d2, t1, t2), saplama boyu ve ağırlıkları. Gemi inşa ve tersane boru sistemlerinde kullanılır.

Ebat	Boru çapı	d1	D	b1	k	Delik sayısı (n)	d2 (diş)	t1	t2	Saplama boyu	Ağırlık (kg/ad)
DN10	17,2	18,0	90	28	60	2x4	M12	19	13	40	1,1
DN15	21,3	22,0	95	28	65	2x4	M12	19	13	45	1,3
DN20	26,9	27,6	105	28	75	2x4	M12	19	13	45	1,8
DN25	33,7	34,4	115	28	85	2x4	M12	19	13	50	1,8
DN32	42,4	43,1	140	33	100	2x4	M16	23	17	55	3,3
DN40	48,3	49,0	150	33	110	2x4	M16	23	17	55	3,8
DN50	60,3	61,1	165	33	125	2x4	M16	23	17	55	4,5
DN65	76,1	77,1	185	33	145	2x4	M16	23	17	60	5,3
DN80	88,9	90,3	200	33	160	2x8	M16	23	17	60	6,0
DN100	114,3	115,9	220	33	180	2x8	M16	23	17	60	6,7
DN125	139,7	141,6	250	33	210	2x8	M16	23	17	60	8,2
DN150	168,3	170,5	285	38	240	2x8	M20	28	21	75	12,6
DN175	193,7	196,1	315	38	270	2x8	M20	28	21	75	14,0
DN200	219,1	221,8	340	38	295	2x8	M20	28	21	75	15,3
DN250	273,0	276,2	395	38	350	2x12	M20	28	21	75	19,5
DN300	323,9	327,6	445	38	400	2x12	M20	28	21	75	21,0
DN350	355,6	359,7	505	38	460	2x16	M20	28	21	75	27,3
DN400	406,4	411,0	565	45	515	2x16	M24	33	25	80	38,0
DN450	457,0	462,3	615	45	565	2x20	M24	33	25	80	44,6
DN500	508,0	513,6	670	45	620	2x20	M24	33	25	80	50,6
DN600	610,0	614,6	780	50	725	2x20	M27	36	28	85	69,5
DN700	711,0	716,0	895	50	840	2x24	M27	36	28	85	86,8
DN800	813,0	815,6	1015	56	950	2x24	M30	41	31	90	122,0

Tüm ölçüler mm'dir.

Dablin / Set-In Flanş PN 16 ölçü tablosu (NS 2539)

NS 2539 standardına göre PN 16 Dablin (Set-In) flanşların DN 10 – DN 500 arası ölçüleri; flanş, kör dişli delik (d2, t1, t2), saplama boyu ve ağırlıkları. Gemi inşa ve tersane boru sistemlerinde kullanılır.

Ebat	Boru çapı	d1	D	b1	k	Delik sayısı (n)	d2 (diş)	t1	t2	Saplama boyu	Ağırlık (kg/ad)
DN10	17,2	18,0	90	28	60	2x4	M12	19	13	40	1,1
DN15	21,3	22,0	95	28	65	2x4	M12	19	13	45	1,3
DN20	26,9	27,6	105	28	75	2x4	M12	19	13	45	1,8
DN25	33,7	34,4	115	28	85	2x4	M12	19	13	50	1,8
DN32	42,4	43,1	140	33	100	2x4	M16	23	17	55	3,3
DN40	48,3	49,0	150	33	110	2x4	M16	23	17	55	3,8
DN50	60,3	61,1	165	33	125	2x4	M16	23	17	55	4,5
DN65	76,1	77,1	185	33	145	2x4	M16	23	17	60	5,3
DN80	88,9	90,3	200	33	160	2x8	M16	23	17	60	6,0
DN100	114,3	115,9	220	33	180	2x8	M16	23	17	60	6,7
DN125	139,7	141,6	250	33	210	2x8	M16	23	17	60	8,2
DN150	168,3	170,5	285	38	240	2x8	M20	28	21	75	12,6
DN175	193,7	196,1	315	38	270	2x8	M20	28	21	75	14,0
DN200	219,1	221,8	340	38	295	2x12	M20	28	21	75	16,4
DN250	273,0	276,2	405	42	355	2x12	M24	33	24	80	25,0
DN300	323,9	327,6	460	42	410	2x12	M24	33	24	80	30,2
DN350	355,6	359,7	520	42	470	2x16	M24	33	24	80	35,9
DN400	406,4	411,0	580	45	525	2x16	M27	36	25	90	47,0
DN450	457,0	462,3	640	50	585	2x20	M27	40	30	90	62,0
DN500	508,0	514,0	715	52	650	2x20	M30	40	30	115	80,0

Tüm ölçüler mm'dir.

Tüm ölçü tabloları: teknik katalog →

Neden Yazıcı Endüstri?

1998’den beri Esenyurt fabrikamızda flanş ve boru bağlantı parçası üretiyoruz. Plazma kesim, CNC işleme, kaynak ve kalite kontrolün tamamı kendi tesisimizde yapılır.

1998yılından beri üretim

37+ülkeye ihracat

DN 3000çapa kadar özel imalat

ISO 9001ve TSE belgeli üretim

Sık sorulan sorular

Set-on ve set-in Dablin flanş farkı nedir?

Set-on (DIN 86041-1) flanş boru ucunun üzerine oturtulup kaynatılır; set-in (NS 2539) flanşta boru flanşın içine girer. Seçim tersanenin şartnamesine göre yapılır.

İlgili rehberler

Sektörlere göre flanş ve bağlantı parçası seçimi DIN / EN, ANSI ve JIS flanş standartları arasındaki farklar

Ürün listesinde gör Hesaplama araçları Sertifikalar

Diğer ürünlerimiz

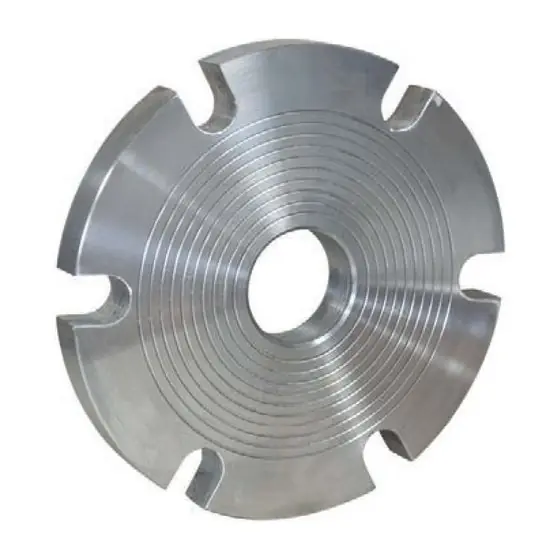

Marpol flanş →
